一、结构形式与主要技术参数

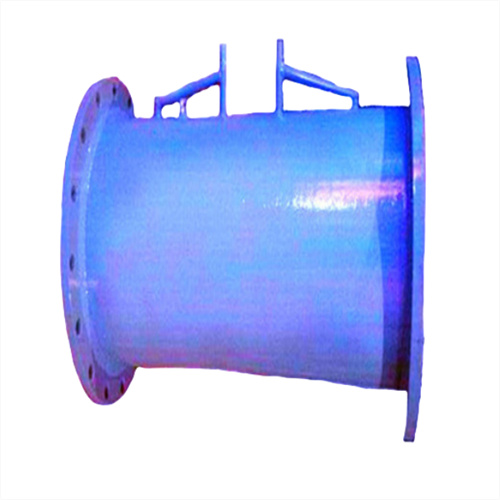

LNV型 V型锥流量计结构是由法兰、测量管、取压嘴、翼型支撑件、v形锥组成。
技术参数
(1)a 公称通径: DN=40mm～2000mm
(2)b 公称压力：PN ≤20Mpa
(3)c 流量不确定度：实流标定：±0.5％；±1％干式标定：±1％；±1.5％
(4)d 重复性：±0.2％；±0.5％
(5)e 安装仪表处的短直管段长度：上游0.5～2D，下游0～1D
①V型锥流量计需要与差压变送器配套使用，才能得知流量。为了便于在现场调整零点，需要在差压变送器的引压管处加装“三阀组”，使用方法见变送器的说明书。
②为了测知真实流量的差压值，除了正确的敷设取压管路外，还需使取压管路内的
导压介质（传递流体的静压值）保持单相（液相或气相）状态，即测液体介质流量，需要是取压管路内充满液体，不得混入气体；测气体介质流量时，需要使管路内充满气体，不得凝结液体。为此可加设集气器或沉降器，收集液体中的气体（定期排放）或气体中的液体（定期清除）。
